1. 法律背景和粉尘控制要求
在越南的工业废气处理项目中，技术选择必须紧密围绕法律要求的排放粉尘浓度。根据QCVN 19:2024/BTNMT，自2025年7月1日起，烟囱的总粉尘限值将收紧至60 mg/Nm³。这对传统的机械除尘解决方案构成挑战，但在正确设计和操作的情况下，现代布袋除尘系统仍处于安全工作范围内。
布袋除尘器（bag filter/fabric filter）目前是市场上过滤效率最高的技术之一，实际运行数据通常达到96–99%。即使在较高的输入粉尘负荷下，设备仍有安全余量以满足标准。甚至在良好的配置和控制下，输出粉尘浓度在大多数情况下可以达到10–20 mg/m³N。因此，对于计划升级废气处理系统以符合QCVN 19:2024/BTNMT的工厂，布袋是从设计阶段开始值得考虑的技术选择。
2. 布袋除尘技术概述及应用范围
布袋除尘器使用一层由织物或无纺布制成的多孔材料来分离气流中的固体颗粒。含尘气体进入“脏气”腔，通过风机产生的压差穿过袋壁；粉尘被捕集在袋的外表面，干净的气体进入“干净气”腔并排出烟囱。捕尘原理是多种机械机制的综合：对大颗粒的筛选、对中等颗粒的惯性碰撞、以及对细颗粒的静电吸附和扩散。
现代布袋设备能够有效处理输入粉尘浓度范围约为30–5,000 mg/m³。当浓度超过5,000 mg/m³（如某些大型煤炉），应设置旋风分离器作为预处理步骤，以减轻布袋的负担。在产量方面，每平方米的过滤布表面可以在约150–180 m³/h的水平上工作；这是计算布面积和袋数量的核心参数。由于在表面形成“辅助过滤层”的机制，布袋可以捕集非常细小的颗粒，甚至低于1 µm，而许多机械技术难以达到。
3. 详细结构和工作原理
3.1. 过滤室、脏/干净腔、集尘斗和排尘
设备的核心是由钢结构制成的过滤室，密封地被筛网（tube sheet）分为两个功能腔：下方的脏气腔和上方的干净气腔。气流经过袋的区域后，只能朝向干净腔和排气管道排出，从而彻底限制交叉泄漏。在过滤室底部是一个锥形或尖顶的集尘斗，用于收集在清理周期中从袋表面掉落的粉尘，防止材料在死区积累。
为了确保稳定的排尘而不引起气体反流，集尘斗底部的排气口通常配备气锁式旋转阀。在大流量排放或多个集尘点的情况下，螺旋输送机或底部输送带将粉尘集中到一个共同的储存仓。漏斗的几何形状、气流的气动特性和底部排放机制的正确结合决定了粘附和“桥接”现象的限制，尤其是在处理易粘附的细粉尘时。
3.2. 过滤袋、支架和材料选择

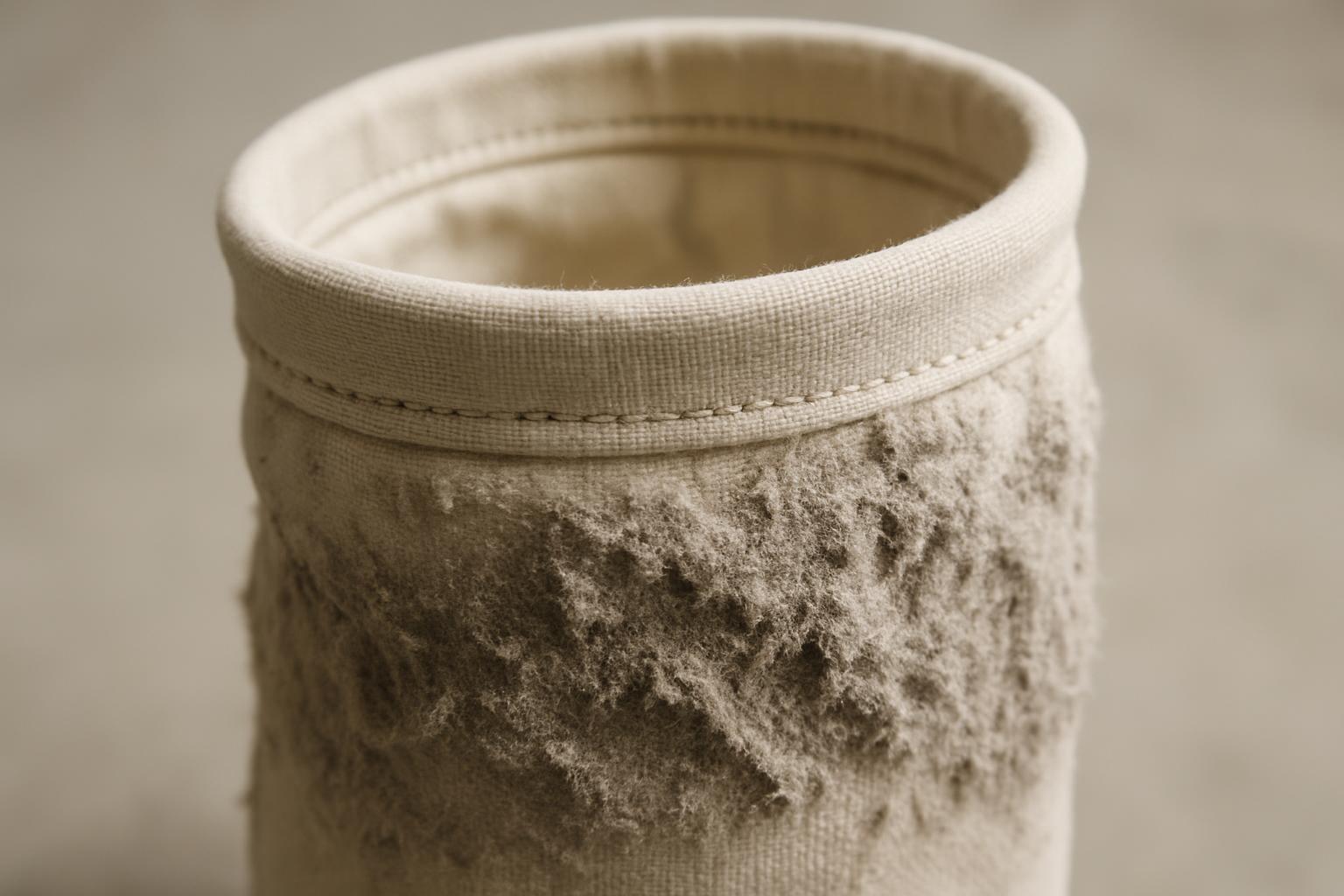

过滤袋是决定整个系统效率的分离元件。常见的圆柱形袋直径约为125–250 mm，长度为1.5–2 m。一些应用使用宽度为20–60 mm、长度为0.6–2 m的矩形袋，以优化空间。袋材料通常是由合成纤维如PE、PP、芳纶（Nomex）、PPS、PTFE等制成的织物或无纺布，厚度约为0.3 mm。较厚的织物增加了捕集细颗粒的能力，但会增加阻力，因此需要根据粉尘特性和过滤目标进行优化。
支架（cage）由钢制成，放置在袋内，帮助袋在气流从外部进入时不被压扁。支架表面通常镀锌或涂覆环氧树脂，以防腐蚀，减少在振动清理过程中造成袋子撕裂的故障点。在中等规模的设备中，通常使用几十到几百个袋，按行和隔间排列，以便进行顺序清理，确保在局部清洁部分袋区域的同时始终保持有效的过滤面积。
3.3. 通过压缩空气脉冲清理系统和控制
脉冲喷射清理是现代布袋过滤器的核心技术差异。压缩空气罐的压力维持在约4–6 bar，随时准备产生清理脉冲。电磁阀控制的脉冲开关时间非常短，通常约为0.1–0.2秒，将气体引入设置在袋口上的喷嘴。当气体脉冲从上到下逆向流动时，袋子瞬间膨胀，撕裂“粉尘层”，释放掉落到集尘斗中的粉尘。
控制器监测脏气腔和干净气腔之间的压差，以确定何时需要清理。设置的压差阈值通常在1,000–1,500 Pa之间，以平衡保持辅助过滤层和避免增加阻力导致流量降低。在多腔室的情况下，正在清理的腔室的阀门将关闭以隔离气流，然后在脉冲结束时立即重新打开，因此系统在清理时不需要完全停止。
3.4. 操作周期和辅助过滤层的作用
在过滤阶段，第一批粉尘颗粒在袋表面形成一层薄膜，充当“辅助过滤层”，显著提高捕集超细颗粒的能力。这就是为什么布袋通常能达到96–99%的效率，并能有效处理非常小的颗粒，而单级旋风（70–85%）难以达到。然而，当这层膜过厚时，阻力增加，需要激活清理以恢复表面并恢复设计流量。
脉冲喷射方法的优势在于短周期、连续和局部清理每一行袋，与老式机械摇动/敲击机构不同，后者通常需要完全停止以进行清洁。因此，平均效率在时间上保持稳定，避免通过烟囱的大流量波动，同时降低在状态转变阶段超标排放的风险。
4. 根据温度和化学物质选择过滤布
废气的温度和化学成分是直接影响过滤袋寿命的两个变量。在低至中等温度范围内，聚酯（PE）通常因其成本和可获得性而被选择，但如果气体湿度较高或存在水解条件，则需要考虑湿度预处理，因为PE在热湿环境中容易降解。聚丙烯（PP）对酸碱的抵抗能力较好，但温度限制较低（约95°C），适合小规模系统，气体中SO₂含量较少。
对于煤燃烧锅炉，温度范围为160–200°C使耐高温材料如Nomex（芳纶）或PPS表现出色，其中PPS在耐硫酸方面尤为突出。PTFE和玻璃纤维能够应对最恶劣的环境，耐温可达约260°C，适合高温或腐蚀性气体。一个重要的注意事项是，煤炉的酸露点通常在130–150°C左右；系统应在高于露点至少15–20°C的温度下运行，以避免凝结导致袋子损坏和设备外壳腐蚀。对于硫含量从约0.5%起的煤，优先选择PPS或PTFE涂层表面。
| 材料 | 工作温度 | 突出特性 | 推荐应用 |
|---|---|---|---|
| 聚酯（PE） | 最大约130°C | 常见，耐湿性相对较好 | 生物质锅炉，稻壳；低至中等气体 |
| 聚丙烯（PP） | 最大约95°C | 良好的耐酸/碱性 | 小型系统，SO₂含量少的气体 |
| Nomex（芳纶） | 连续约200°C，峰值约220°C | 耐高温，机械强度高 | 160–200°C的煤燃烧锅炉 |
| PPS | 最大约190°C | 耐H₂SO₄，适合高硫 | 含有显著SO₂/SO₃的煤炉 |
| PTFE | 最大约260°C | 极好的耐化学性 | 恶劣条件，要求长寿命 |
| 玻璃纤维 | 最大约260°C | 耐高温 | 废气>200°C |
5. 基本设计：气体/布比率、过滤速度和面积计算
两个重要的实际参数是通过袋的过滤速度和气体/布比率（air-to-cloth）。在垂直流动布局中，建议的过滤速度约为1.0–1.3 m/s。过高的速度会增加阻力，加速袋子的磨损，并使气体脉冲难以“剥离”粉尘，而过低则容易导致管道内粉尘沉积，失去进气口的负载控制。在水泥等粉尘较重的行业中，可以使用典型的气体/布比率约为2 m³/m²/min用于矿石、煤、熟料粉尘，约为5 m³/m²/min用于石灰石和水泥粉尘，以进行初步尺寸选择。
在表面产量方面，使用脉冲喷射袋的实际运行数据约为每平方米布150–180 m³/h。当已知需要处理的流量时，可以根据公式A = Q/V（其中Q和V使用相同的单位）计算总布面积。例如，一个30,000 m³/h的系统，如果转换为m³/min并应用所选比率，总面积计算约为416.67 m²。使用直径为160 mm、长度为6 m的圆形袋，每个袋的面积约为3.01 m²，则所需数量大约为138–140个袋。这是选择袋区域和设备外壳尺寸的初步插值方法，然后再深入优化进气口的气动特性和脉冲气体的布局。
6. 效率、操作阈值和技术比较
布袋除尘器的效率为96–99%，得益于“辅助过滤层”的作用和脉冲喷射机制保持相对干净的工作表面。当设计的速度和气体/布比率合适时，输出粉尘浓度在大多数实际情况下可达到约10–20 mg/m³N。推荐的输入粉尘负荷范围约为30–5,000 mg/m³；如果超过此阈值，需要通过旋风分离器进行预处理，以减少磨损和过度粘附在袋表面，避免“袋堵塞”和突发的压差增加。
与旋风和静电除尘（ESP）相比，布袋能够处理小于1 µm的颗粒，而单级旋风通常仅对大于10 µm的颗粒有效。投资成本中等，运营成本也中等，因为需要定期更换袋子和维护气源。布袋和ESP对操作条件（湿度、温度、粉尘电阻率）敏感，而旋风则不太敏感，但如果单独使用，难以满足QCVN 19:2024/BTNMT的60 mg/Nm³标准。
| 标准 | 布袋除尘器 | 旋风 | ESP |
|---|---|---|---|
| 粉尘过滤效率 | 96–99% | 70–85%（单级）/ 85–92%（组合） | 95–99% |
| 可有效处理的最小颗粒尺寸 | < 1 µm | > 10 µm | < 1 µm |
| 投资成本 | 中等 | 最低 | 最高 |
| 运营成本 | 中等（更换袋子，气源） | 最低 | 低（电力） |
| 对温度/条件的敏感性 | 有（布料限制，湿度，酸露点） | 不显著 | 有（粉尘电阻率） |
| 适合小型至中型锅炉 | 非常适合 | 主要用于预处理 | 超大，成本高 |
| 满足60 mg/Nm³（QCVN 19:2024/BTNMT） | 有 | 没有 | 有 |
7. 优势、限制和常见操作故障
布袋的突出优势是对非常广泛的颗粒范围，特别是细颗粒和超细颗粒的高效和稳定性。脉冲喷射设计允许在不停止系统的情况下进行连续清理，从而保持通过烟囱的稳定流量。系统也灵活，可以根据需要集成附加设备，如压差表、安全传感器、爆炸阀或排尘/回收系统。就维护而言，与许多其他技术相比，袋子和配件的更换相对简单，因为操作门和操作平台的布局合理。
然而，布袋对湿度和凝结现象敏感，尤其是在超过酸露点时。聚酯材料在高温湿度条件下可能会水解；因此，许多系统需要在进气口前采取湿度控制措施，或选择更耐受的材料。此外，提供用于清理的压缩空气的质量必须干燥、清洁，以避免将湿气/油带入袋表面，导致粘附。如果输入粉尘负荷过高而没有预处理，异常厚的粉尘层将迅速增加压差，气体脉冲效果差，袋子寿命显著降低。
常见的操作故障包括：设置的清理压差过低，导致清理过多，损失辅助过滤层并降低效率；或设置过高，导致电力消耗增加和系统接近“堵塞”状态时流量下降的风险。选择不适合特定温度/化学物质的布料材料会导致袋子提前损坏；支架表面处理不良导致袋子摩擦撕裂；以及进气口设计不均匀导致某些行袋子过载。每个环节的小错误都可能导致输出粉尘浓度超过标准，直接影响合规能力。
8. 典型应用和配置建议
布袋系统广泛应用于多个行业：生物质锅炉、煤、石油；水泥和原料磨；木材加工；陶瓷；食品；制药；橡胶-塑料；采矿和筛选；纺织；机械和表面加工。在产生分散细粉尘的生产线中，集气管和与离心风机同步的吸尘罩将气体引入共同的过滤室，确保每个排放点维持适当的吸气速度。对于湿气或含水蒸气的气体，应在进入袋区域之前设置除湿设备，以降低粘附和水解织物的风险。
对于煤燃烧锅炉，前置旋风分离器是一个实际的解决方案，当粉尘浓度高且颗粒具有磨损性时。选择PPS袋材料或PTFE涂层表面，当硫含量显著时，同时确保温度始终高于酸露点至少15–20°C。对于小型至中型锅炉，布袋除尘通常能提供合理的生命周期总成本，因为投资中等且能够达到严格的排放标准，而不需要像ESP那样大的空间。多腔室配置加上气锁阀的底部排放，连续的螺旋输送机将在工业工厂的三班工作条件下创造可靠的操作链。
9. 常见问题（FAQ）
1) 布袋过滤系统能否满足QCVN 19:2024/BTNMT的60 mg/Nm³标准？
在设计和操作正确的条件下，96–99%的效率使布袋能够达到这一标准。实际上，许多系统的输出浓度约为10–20 mg/m³N，为企业提供了安全余量。
2) 何时需要在布袋前安装旋风分离器？
当输入粉尘浓度超过约5,000 mg/m³时，旋风分离器的预处理有助于减轻负担，限制磨损和粘附在袋表面。此配置还帮助维持更稳定的压差并延长袋子的使用寿命。
3) 对于高硫煤锅炉，应该选择哪种袋材料？
PPS是合适的选择，因为它能耐受H₂SO₄环境，PTFE涂层有助于在恶劣条件下提高耐化学性。始终在酸露点约130–150°C以上至少15–20°C的温度下运行，以避免凝结导致袋子损坏。
4) 清理压差设置多少比较合适？
常见的设置范围约为1,000–1,500 Pa，以平衡保持“辅助过滤层”和限制阻力增加。具体优化取决于粉尘特性、气体/布比率和操作目标。
5) 压缩空气脉冲的压力和时间应该如何设置？
脉冲压力通常在约4–6 bar，电磁阀的开关时间约为0.1–0.2秒。足够强且短的脉冲有助于剥离粉尘层而不损坏织物结构。
6) 如何控制袋表面的湿气和粘附风险？
确保压缩空气干燥、清洁，并在气体中含有水蒸气时考虑在进气口前进行除湿。对于聚酯，需注意在高温湿度条件下水解的风险，并在环境不利时考虑替代材料。
